Luxman LMC-5
Tonabnehmer
PRODUKTINFORMATIONEN

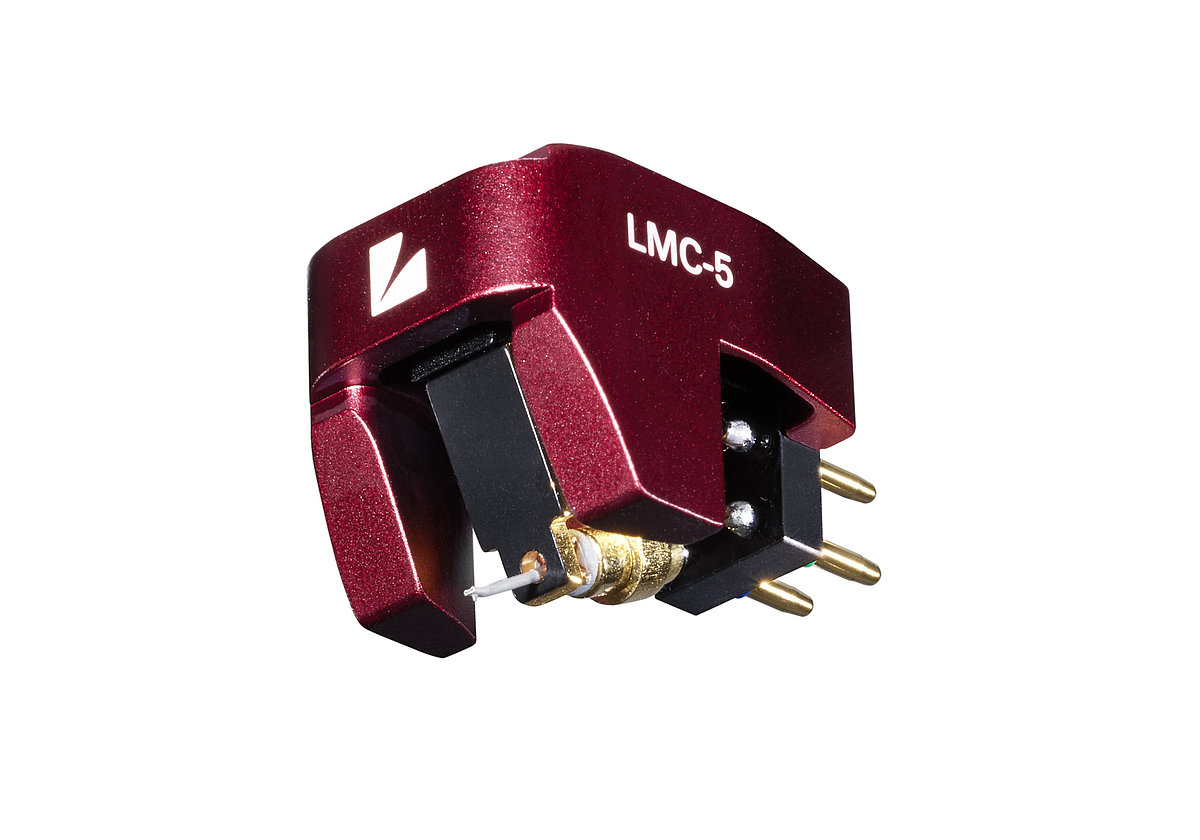

Der LMC-5 ist der erste LUXMAN Tonabnehmer seit fast 40 Jahren. Die Vorgänger waren die legendären LMC-1 aus dem Jahr 1981 und der LMC-2 aus 1982. Bei der Entwicklung des LMC-5 haben sich die Entwickler auf die Abtastnadel und den Ausleger konzentriert, um ein zuverlässiges Auslesen der Rille zu ermöglichen um auch feinste Musiksignale zu reproduzieren. Das sorgfältig gefertigte Gehäuse unterstützt jede Bewegung und unterdrückt Verformungen
Die Entwicklung des Tonabnehmers nahm viel Zeit in Anspruch, wobei die gleichen Prinzipien angewandt wurden, die LUXMAN auch bei seinen Verstärkern und anderen Komponenten anwendet – einschließlich sorgfältigem Probehörens in jeder Phase. Das Ergebnis ist ein Tonabnehmer, der den Charakter, der dem LMC-1 und LMC-2 innewohnt, mit Hilfe modernster Technologie weiterentwickelt.
Der Nadelhalter ist aus Aluminium und ist mit einer von Shibata geschliffenen Diamantnadel bestückt, die für weniger Rauschen sorgt und mehr Informationen aus der Aufnahme extrahiert. Die große, symmetrisch gewickelte Spule reduziert den Empfindlichkeitsunterschied zwischen den Kanälen – sie hilft auch, das Gewicht des Tonabnehmers zu reduzieren. Der Magnet selbst besteht aus Samarium-Kobalt.

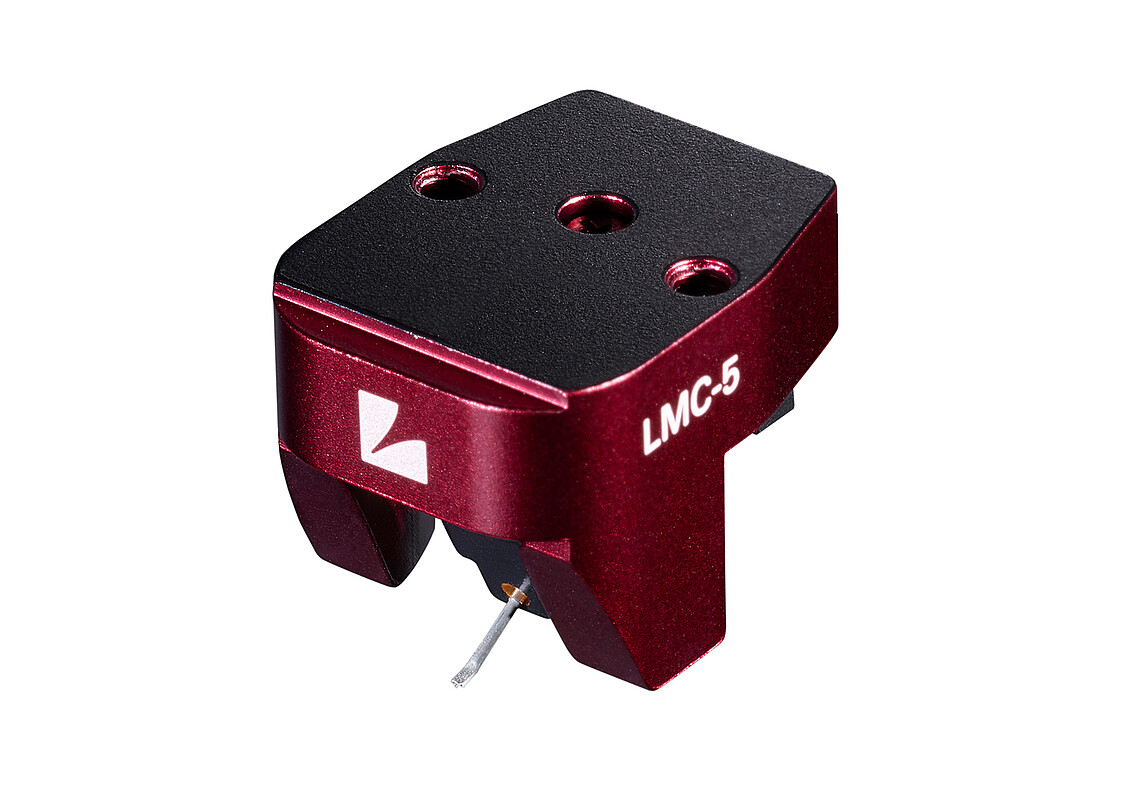

Dem Schutz gegen Geräusche und Vibrationen wurde ebenfalls viel Aufmerksamkeit gewidmet. Ein spezielles Oberflächenmagnetsystem reduziert den Pegel der Außengeräusche, und der Nadelhalter ist zusätzlich durch ein externes Gehäuse gegen unerwünschte Vibrationen geschützt. Das Gehäuse aus Aluminium ist in tiefem Rot, der LUXMAN Hausfarbe, lackiert. Die Innenwände des Gehäuses sind gewölbt – wiederum, um Resonanzen und reflektierte Töne zu reduzieren.
Der LMC-5 wiegt 8,5 g, die empfohlene Klemme ist 2,1-2,2 g, die Ausgangsspannung beträgt 0,4 mV. Der Tonabnehmer arbeitet im Bereich von 10 Hz bis 35 kHz.
Produkt-Datenblatt downloaden (englisch)
LUXMAN LMC-5: Fragen an das Entwickler-Team
- Warum hat sich Luxman für die SHIBATA-Nadel entschieden?
Die SHIBATA-Nadel hat weniger hörbare Geräusche, während sie den vollen Klangumfang der Schallplatte wiedergibt.
- Warum ein offenes Design?
Es handelt sich eher um eine halboffene Bauweise. Nach unseren Erfahrungen mit geschlossenen Gehäusekonstruktionen können die Spule und der Ausleger wie ein Mikrofon wirken und den reflektierten Schall aufnehmen. Daraus ergibt sich: Weniger Gehäuse = weniger Klangverfärbung.
- Warum hat Luxman Aluminium als Material für den Träger gewählt?
Wir haben verschiedene Materialien ausprobiert, aber sie hatten alle eine akzentuierte, hi-fi-artige Klangqualität, anstatt unbeeinflusst und neutral zu bleiben. Also anders als das, was wir anstreben. Um Reinheit und Präsenz zu bewahren, haben wir uns für die reine, neutrale Klangqualität von Aluminium entschieden.
- Welcher Klebstoff wird für die Nadel am Träger verwendet?
Nadelspitze: Pressfitting + Klebstoff (Epoxidharz AW-206/HV953U)
Der Aluminium-Ausleger kann eingepresst werden, daher wird nur eine geringe Menge Klebstoff verwendet.
Bei Verwendung eines Bor-Auslegers kann die Nadel geklebt werden, aber unsere Befürchtung war, dass sich die Nadel bei Verwendung einer Reinigungslösung vom Typ IPA ablösen könnte.
Basis und Antrieb: Zweikomponenten-Araldit (Epoxid)
- Hintergrund zur Entwicklung des LMC-5
Die erste Version hatte eine Boxenstruktur, aber die Klangqualität war schrecklich, so dass wir zu einer Methode wechselten, bei der nur der Antrieb zur Energieerzeugung bewertet wurde.
Die Klangqualität der Engine allein war hervorragend. Danach wiederholten wir Experimente mit verschiedenen Komponenten des Antriebs und gingen zum nächsten Schritt über. Ich entwarf einen halboffenen Körper, aber die Klangqualität war nicht gut.
Von da an war es schwierig zu erkennen, wo der Korpus schwingt. Ich kam jede Nacht auf neue Ideen und experimentierte am nächsten Tag weiter. Anders als bei einem Verstärker war es sehr schwierig, die Klangqualität eines Tonabnehmers in die gewünschte Richtung zu steuern. Die Veränderung der Klangqualität des Korpus war dominanter als der Motor der Leistungserzeugung. Es wurde festgestellt, dass, wenn dämpfende Materialien am Körper angebracht wurden, die Masse die Klangqualität beeinflusste.
Interessant war auch, dass, wenn Dämpfungsmaterial asymmetrisch eingesetzt wurde, linke und rechte Ausgänge Phasenprobleme hatten und der Klang unangenehm war.
Der resultierende Korpus wurde verkleinert, um die optimale Form zu erhalten.
Ich verwendete eine umgekehrte eiförmige Kurve für die Schutzwand der Abtasteinheit und war froh, als ich herausfand, dass sich dies nicht negativ auf die Klangqualität auswirkte.
REVIEW
Das Magazin LP schreibt in seiner Ausgabe 02/2022 als Fazit:
REVIEWS
Audio
Testbericht
08/2021Kompletten Testbericht "Offen und herrlich" von Lothar Brandt lesen.
Das nenne ich ein gelungenes Comeback. Luxman wagt nach vier Jahrzehnten den Wiedereinstieg in den Tonabnehmermarkt – und landet gleich einen Volltreffer. Das LMC-5 zählt klanglich und messtechnisch zu den besten Moving-Coil-Abtastern der analogen Welt. Mich hat vor allem seine glasklare, herrlich stabile Stimmabbildung fasziniert. Sie ist in dieser – zugegeben hohen – Preisklasse unübertroffen. Starker Auftritt, Luxman!
TECHNISCHE DATEN
| Innere Impedanz | 4,7Ω (1kHz) |
| Geeignete Auflagekraft | 2,1 bis 2,3g (2,2g als Standard) |
| Ausgangsspannung | 0,4mV (1kHz, 3,54cm/Sek.) |
| Wiedergabefrequenzbereich | 28dB (1kHz)/0,5dB (1kHz) |
|
Empfohlener Lastwiderstand (wenn Vorverstärker angeschlossen ist) | 40Ω oder mehr |
|
Empfohlener Lastwiderstand (bei Anschluss eines Aufwärtswandlers) | 2,5 bis 10Ω |
| Dynamische Nachgiebigkeit | 8×10-6 cm/dyne (100Hz) |
| Nadelspitze/-form | Volldiamant/SHIBATA-Nadel |
| Ausleger Φ | 0,5mm Aluminium |
| Vertikaler Nachführwinkel | 25° |
| Magnet | Samarium-Kobalt-Magnet BH20 |
| Spule | 30μm UEW |

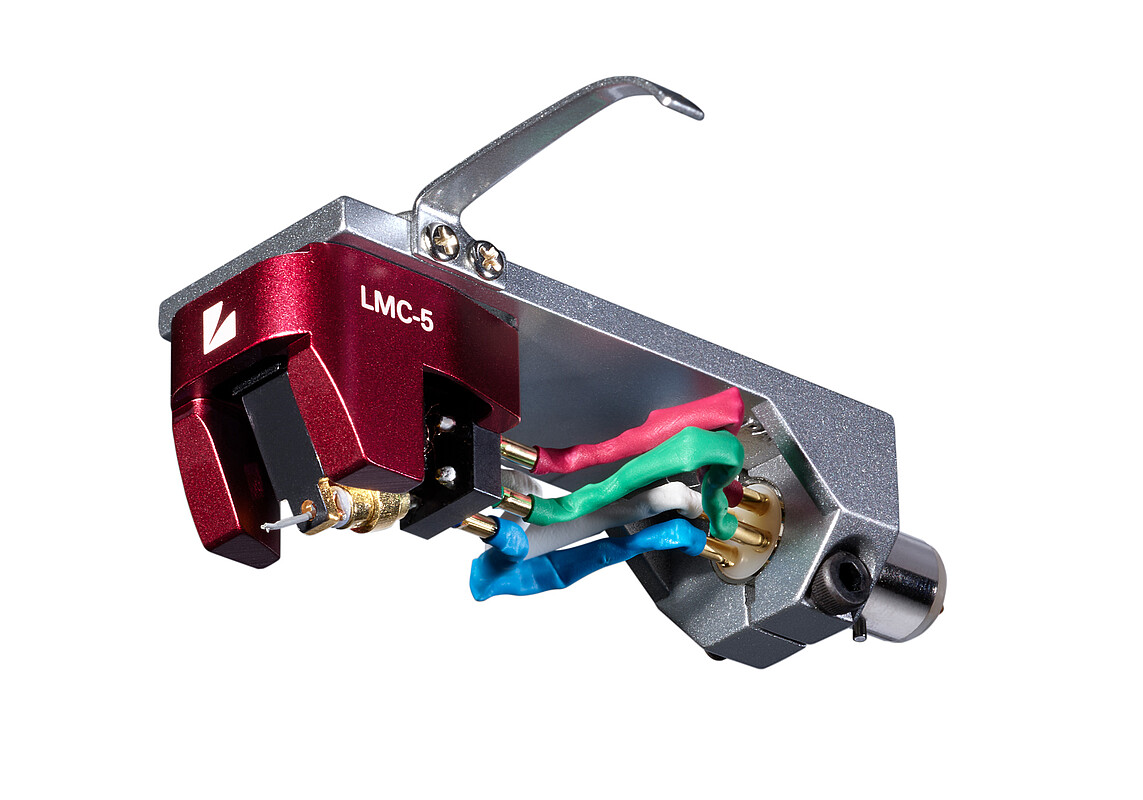

| Anschluss Φ | 1,2mm Weiß：L(+)/Blau：L(-)/Rot：R(+)/Grün：R(-) |
| Magnetkreiskomponenten | Reines Eisen |
| Gehäuse | Aluminium A6063 |
| Abmessungen (B x H x T) | 17,0 × 18,3 × 21,3 mm |
| Einbauöffnung (ohne Klemmen) | M2,6mm ×2 |
| Gewicht | 8,5g |
