Luxman L-509X

Die Verwirklichung von zwei getrennten Einheiten zu einem perfekten Ideal.

Der L-509X integriert die Eigenschaften einer hochwertigen separaten Vorstufe und einer leistungsstarken integrierten Endstufe in einem Vollverstärker.

Das Ziel, einen idealen Vollverstärker zu schaffen, wurde von  LUXMAN mit der Einführung des L-509fSE im Jahr 2002 umgesetzt, die  Weiterentwicklung wurde mit dem L-509X vorangetrieben. Der integrierte Verstärker L-509X ist mit vielen neuen eigenen Entwicklungen und Funktionen ausgestattet, wie der neuen LECUA1000 Lautstärkeregelung und einer diskret konfigurierten Pufferschaltung in der Ausgangsstufe der Vorverstärkerschaltung.

LUXMANs ODNF (Only Distortion Negative Feedback) Original-Verstärker-Rückkopplungsschaltung und ein Netzteil mit unabhängigen Sperrkondensatoren für den linken und rechten Kanal gehören ebenso zu dieser Entwicklung wie viele Komponenten, die nur in ultimativen  High-End-Modellen verwendet werden und eine hochwertige Audiowiedergabe garantieren. Das Design des L-509X beinhaltet die Elite der LUXMAN-Technologien, bahnt neue Wege und schafft den ultimativen Ausdruck “getrennt in einer Einheit”.

Umfassende Vibrations-Gegenmaßnahmen wurden ergriffen, indem Gusseisenfüße mit besonderer Dämpfung verwendet wurden, um die Resonanz zu beseitigen. Die hochwertige Aluminium-Fernbedienung wird ebenfalls standardmäßig mitgeliefert.

Schaltung
Der L-509X ist mit einer diskreten Pufferschaltung ausgestattet, die dem Typ des High-End-Vorstufe LUXMAN C-900u entspricht. Die Klarheit des Audiosignals wird durch diese Schaltung bewahrt, während gleichzeitig die Antriebskraft der folgenden Leistungsverstärkungsstufe signifikant erhöht wird.

Priorisierung der Audioqualität
Die Verwendung rissbeständiger Peel Coat-Leiterplatten für die Verstärkerplatinen verhindert eine Beeinträchtigung der Qualität von Audiosignalen. Dieses Produkt priorisiert die Audioqualität in Merkmalen wie den abgerundeten Leiterbahnen, das als LUXMAN’s Beeline-Konstruktion bekannt ist, und stellt eine reibungslose Signalübertragung über den optimalen kürzesten Weg sicher.

Erhöhter Dämpfungsfaktor
Lautsprecherrelais mit großer Kapazität und geringem Widerstand sind parallel geschaltet und ermöglichen eine verlustfreie Übertragung der Antriebskraft, die durch den großzügigen Stromversorgungskreis und den Verstärkerausgang des L-509X erzeugt wird. Die Verwendung von 3,5-mm2-Kabeln für den Ausgang der Verstärkerplatine und der Dämpfungsfaktor des Geräts von 370 ermöglichen es dem L-509X, alle Arten von Lautsprechern präzise anzusteuern.

Neue computergesteuertes Lautstärkeregulierung LECUA 1000
Der neue LECUA1000 von LUXMAN ist das Herzstück des Vorstufen-Bereichs und der Lautstärkeregelung des L-509X. Dieser computergesteuerter Lautstärkeregler ist in die Verstärkungsschaltung integriert, eine Eigenschaft, die integraler Bestandteil der High-End-Vorstufe LUXMAN C-900u ist. LECUA bietet ein ideales Niveauregulierungssystem, das eine stufenlose und feine Einstellung der Lautstärke über 88 Stufen ermöglicht, wodurch die Verschlechterung der Audioqualität an jedem Punkt des Lautstärkeeinstellbereichs minimiert wird. Eine Weiterentwicklung des neuen LECUA1000 ist das 3D-Design-Layout. Die LECUA-Leiterplatte ist direkt mit der Verstärkungsleiterplatine verbunden. Das Signal-Routing wurde minimiert und die Effizienz wurde verbessert. Darüber hinaus ist dieses Design äußerst resistent gegenüber externen Vibrationen und eliminiert Änderungen der Audioqualität über den Lautstärkereglerbereich. Die Robustheit dieses Systems gewährleistet Langlebigkeit und eine lange Lebensdauer. * LECUA steht für “Luxman Electronically Controlled Ultimate Attenuator”.

Gehäuse

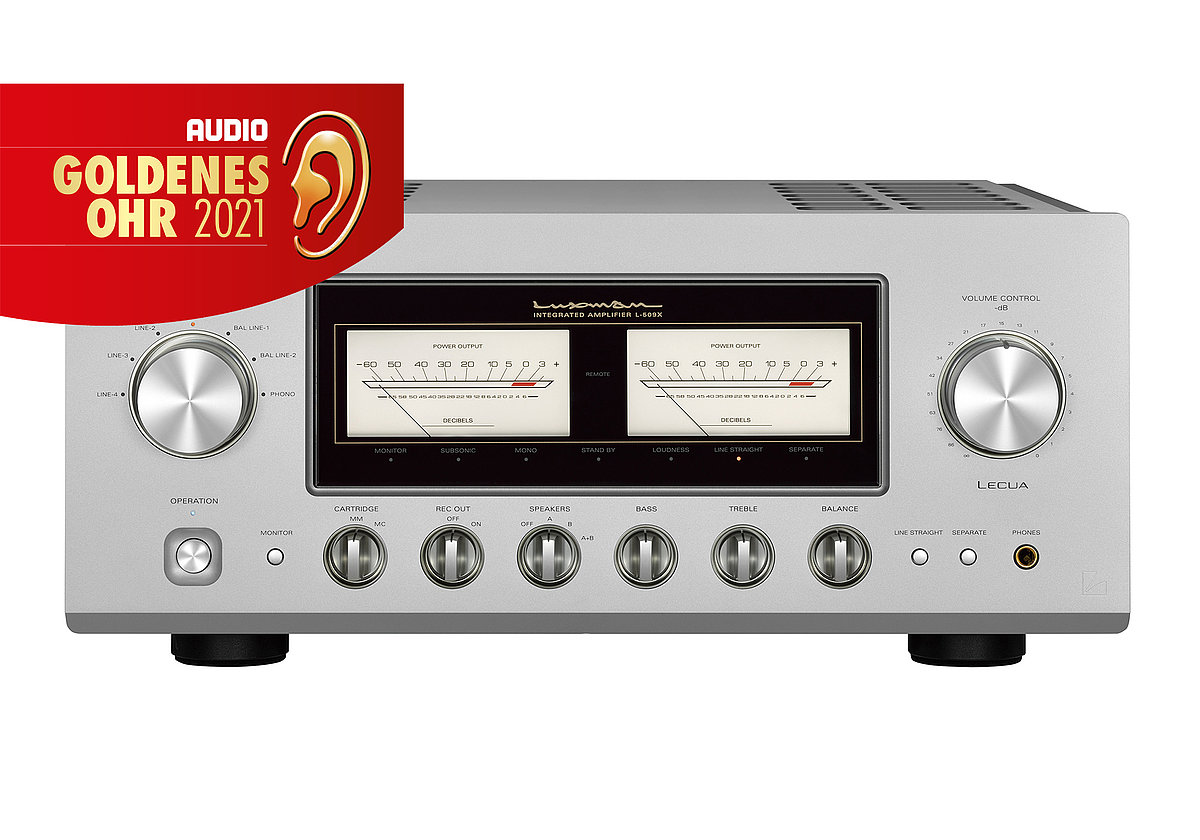

Die Chassis-Struktur steht für Exzellenz in Funktion und Design. Der L-509X verfügt über ein Top-Panel mit einer schönen Aluminium-Oberfläche und verbreiterter Belüftung, um die Wärmeableitung zu optimieren. Die analogen Pegelanzeigen, die mit weißen LEDs beleuchtet werden, tragen zur eleganten und stilvollen Erscheinung bei.

Eine Fülle von benutzerfreundlichen Funktionen
Der L-509X ist mit einem hochwertigen MM /MC Phono-Verstärker ausgestattet. Dieses Modell bietet alle Funktionen, die ein hochwertiger integrierter Verstärker haben sollte, einschließlich Bass- und Höhenregler, von LECUA gesteuerte L / R-Balance-Einstellung, Vor / Leistungs-Trennungsfunktion, Lautstärkeregler und Kopfhörerausgang, ohne Kompromisse in der Tonqualität eingehen zu müssen.

Stromversorgung

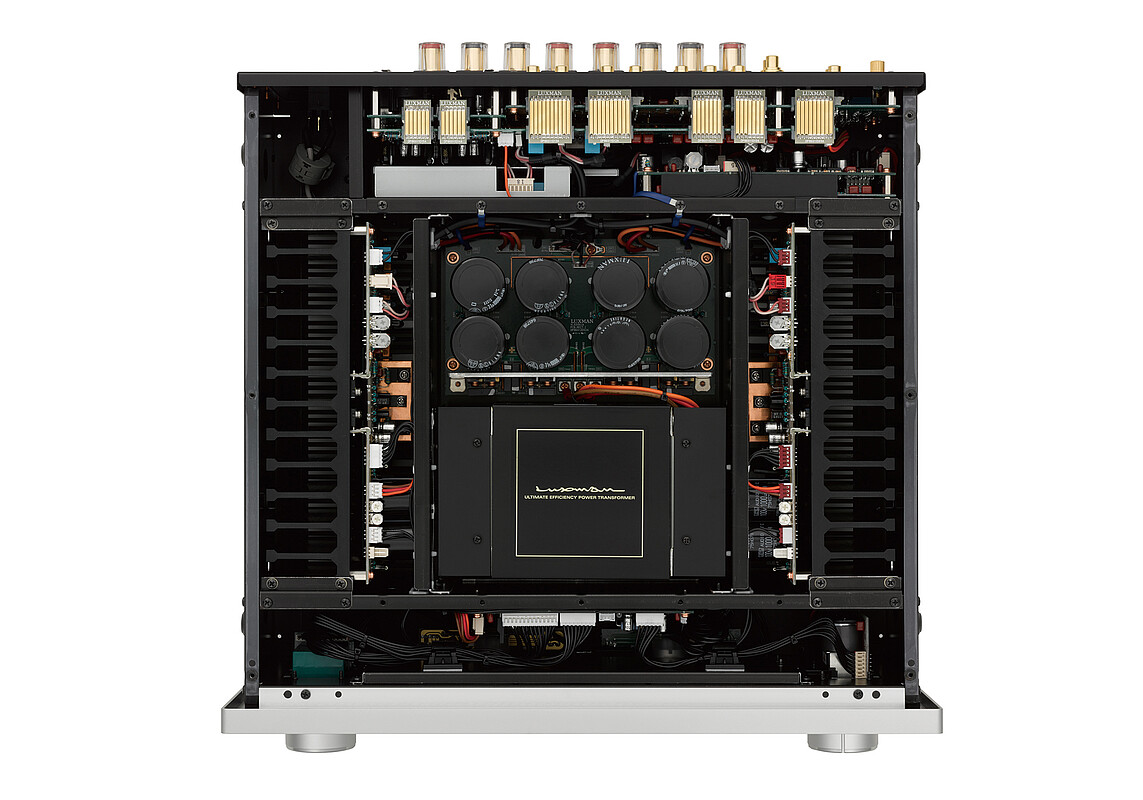

Die hochstabile Stromversorgungsschaltung, die für den L-509X entwickelt wurde, verfügt über einen 600 VA EI-Core-Leistungstransformator und unabhängige Großkapazitäts-Sperrkondensatoren für den linken und rechten Kanal (10.000µFx4 pro Kanal). Diese großzügigen ausgelegten Elemente stellen sicher, dass das Netzteil nicht durch Lastschwankungen beeinflusst wird.
