Luxman L-590AXII
Class-A-Vollverstärker
PRODUKTINFORMATIONEN
Ein weiterentwickelter und ausdrucksstarker Class-A-Klang, der die Spitzenstellung unter den Vollverstärkern einnimmt. Seit der Veröffentlichung des ersten japanischen Vollverstärkers SQ5A im Jahr 1961 steht LUXMAN an der Spitze des Vollverstärkerdesigns. 50 Jahre lang hat sich LUXMAN mit der Herausforderung auseinandergesetzt, Leistung, Funktion und Design in einem Vollverstärkergehäuse in Einklang zu bringen. Der L-590AXII ist das Ergebnis jahrelanger Forschung und Erfahrung und stellt das ultimative Design eines Vollverstärkers dar, der mit einer noch nie dagewesenen räumlichen Ausdruckskraft und einer für Class-A-Designs charakteristischen Dichte eine herausragende klangliche Qualität und ein durchdringendes Klangbild erreicht. Der L-590AXII ist eine Kombination hochwertiger Technologien, die auch in den eigenständigen LUXMAN-Verstärkern zum Einsatz kommen, wie z.B. die Original-Verstärkerrückkopplungsschaltung ODNF4. Der L-590AXII ist der Gipfel des Vollverstärkerdesigns, der bewährtes Know-How und modernste Technologie in sich vereint. Der L-590AXII ist das erste Vollverstärker Flaggschiff-Modell, um das 90-jährige Bestehen dieses bahnbrechenden Unternehmens zu feiern.
- Das neue computergesteuerte Dämpfungsglied LECUA1000
Das neu entwickelte integrierte computerisierte Dämpfungsglied LECUA1000 mit einer 88-stufigen Verstärkerschaltung wurde in die Lautstärkeregelungseinheit eingebaut, d.h. es ist erstmals bei einem LUXMAN Vollverstärker ein wesentlicher Bestandteil der Vorverstärkerschaltung. Diese Vorverstärkerschaltung ist baugleich mit dem Top-End-Vorverstärker, dem C-900u. Der LECUA 1000 ermöglicht eine stufenlose Einstellung der Lautstärke bei minimalster Beeinträchtigung der Klangqualität. Beim LECUA 1000 wurde ein 3D-Layout eingesetzt, das eine dreidimensionale Platzierung der Substrate ermöglicht, wobei die Dämpfungsschaltung direkt mit der Verstärkerschaltung verbunden ist, wodurch die Wege minimiert und der Wirkungsgrad verbessert wird. Darüber hinaus ist diese Art des Layouts extrem unempfindlich gegenüber externen Vibrationen und lautstärkebedingten Änderungen der Klangqualität und hat eine hohe Lebensdauer.
- ODNF Version 4.0 innovative Verstärkungs-Rückkopplungsschaltung
Die LUXMAN Original-Verstärker-Rückkopplungsschaltung ODNF (Only Distortion Negative Feedback) zeichnet sich durch eine schnelle primäre Anstiegsgeschwindigkeit und eine ultra-breite Bandbreite aus, die durch die Rückkopplung der Verzerrungsanteile nur aus den Ausgangssignalen erreicht wird. Der L-590AXII ist mit der neuesten Version des ODNF - Version 4.0 - ausgestattet, bei der die Verzerrungseigenschaften bei hohen Frequenzen sowie das S/N-Verhalten deutlich verbessert wurden. Die Version 4.0 verfügt außerdem über eine Endstufenschaltung, bei der eine 3-Parallel-Gegentakt-Struktur mit 3-Stufen-Darlington verwendet wird, wie sie auch in der LUXMAN M-700u Endstufe eingesetzt wird. Die Nennleistung von 30W + 30W (8 Ohm) der reinen Class-A-Verstärkung unterstützt ausreichend die Impedanz-Charakteristik verschiedenster Lautsprecher. Es ist möglich, ein weiches, ausdrucksstarkes Klangbild mit erhöhter Dichte zu erreichen, wobei die Ansteuerbarkeit von Lautsprechersystemen der von separaten Verstärkern entspricht.
* ODNF ist eine Abkürzung für "Only Distortion Negative Feedback". - Großkapazitive Stromversorgungsschaltung

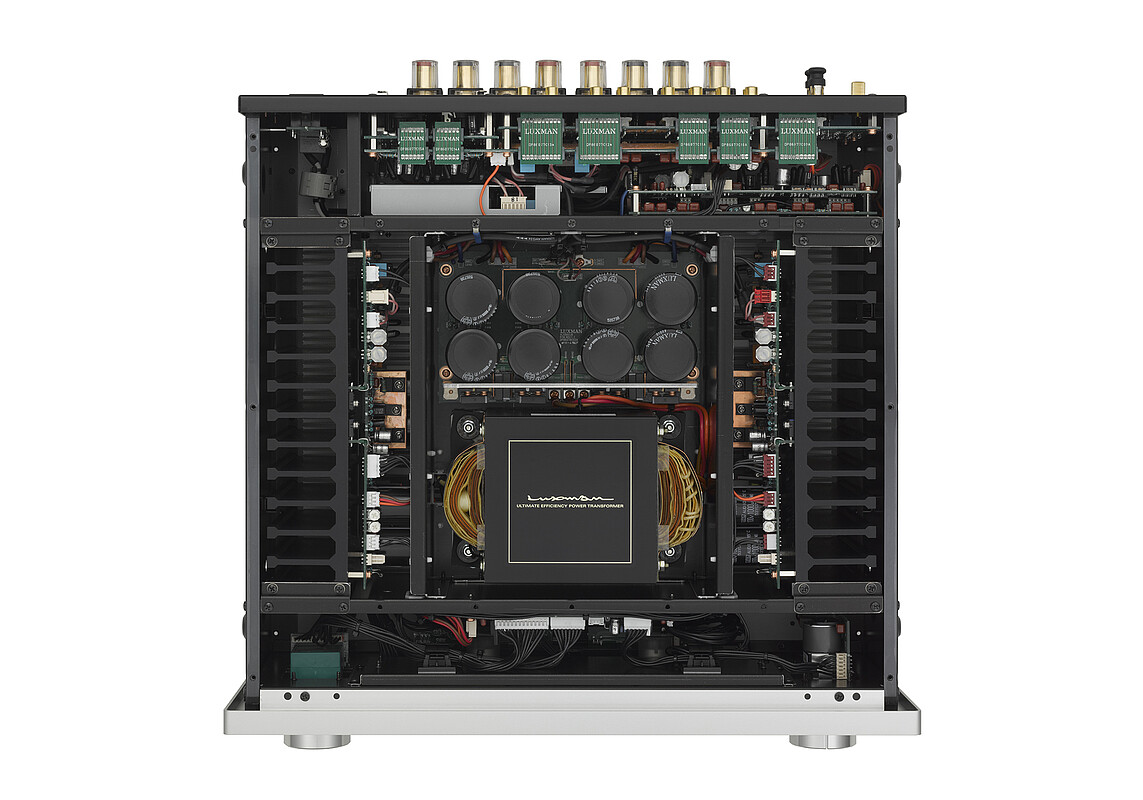

Eine Stromversorgungsschaltung mit hohem Trägheitsmoment wurde mit einem hochgeregelten Großkapazitäts-Netztransformator und einem großen Blockkondensator von 80.000μF (10.000μF x 8) in einer LR-unabhängigen Weise kombiniert, um sowohl Momentan-Leistung als auch Stabilität zu erreichen. Ein hoher Regelungsgrad wird durch eine Vergrößerung des Durchmessers der Primärwicklung des Leistungstransformators erreicht.
- Hoher Dämpfungsfaktor
Um die starke Antriebskraft, die von der großflächigen Ausgangsschaltung erzeugt wird, verlustfrei zu übertragen, wurde ein großzügig dimensioniertes, niederohmiges Lautsprecherrelais, bei dem 2 Kontakte parallelgeschaltet sind, in die Konstruktion integriert. Durch die Absenkung der Impedanz bis hin zu den Lautsprecher-Anschlüssen wird der Dämpfungsfaktor von 240 (dem Wert des L-590AX) auf 320 deutlich verbessert, was zu einer lebendigen Klangwiedergabe führt.
- Niederohmige Übertragung
Die Kombination aus LUXMAN-Original OFC-Leiter, der in der internen Verdrahtung verwendet wird, und dem runden Schema in der Platinen-Verdrahtung, das eine reibungslose Signalübertragung ermöglicht, gestattet eine Beeline-Konstruktion, bei der die Audiosignale auf dem optimalen und kürzesten Weg geführt werden, was wiederum zu einer niederohmigen Übertragung beiträgt.
- Diskrete Pufferschaltung
Eine diskrete Pufferschaltung, wie sie auch im LUXMAN C-900u, dem Flaggschiff der LUXMAN-Verstärker, verwendet wird, ist auf der Ausgangsstufe des Vorverstärkerschaltkreises installiert, um die Reinheit der Audiosignale zu schützen und gleichzeitig die Antriebskraft für die Endstufe zu erhöhen. Der L-590AXII ist nicht nur mit einem speziell angefertigten Leistungstransformator und Blockkondensatoren ausgestattet, sondern auch mit vielen speziell angefertigten Bauteilen mit hochentwickelten Technologien. Diese maßgeschneiderten Teile und Funktionen wurden durch gründliche Hörtests von passiven Teilen wie Widerständen, Eingangs-/Ausgangsklemmen und verschiedenen Kabeln verbessert.
- Neues analoges Messgerät

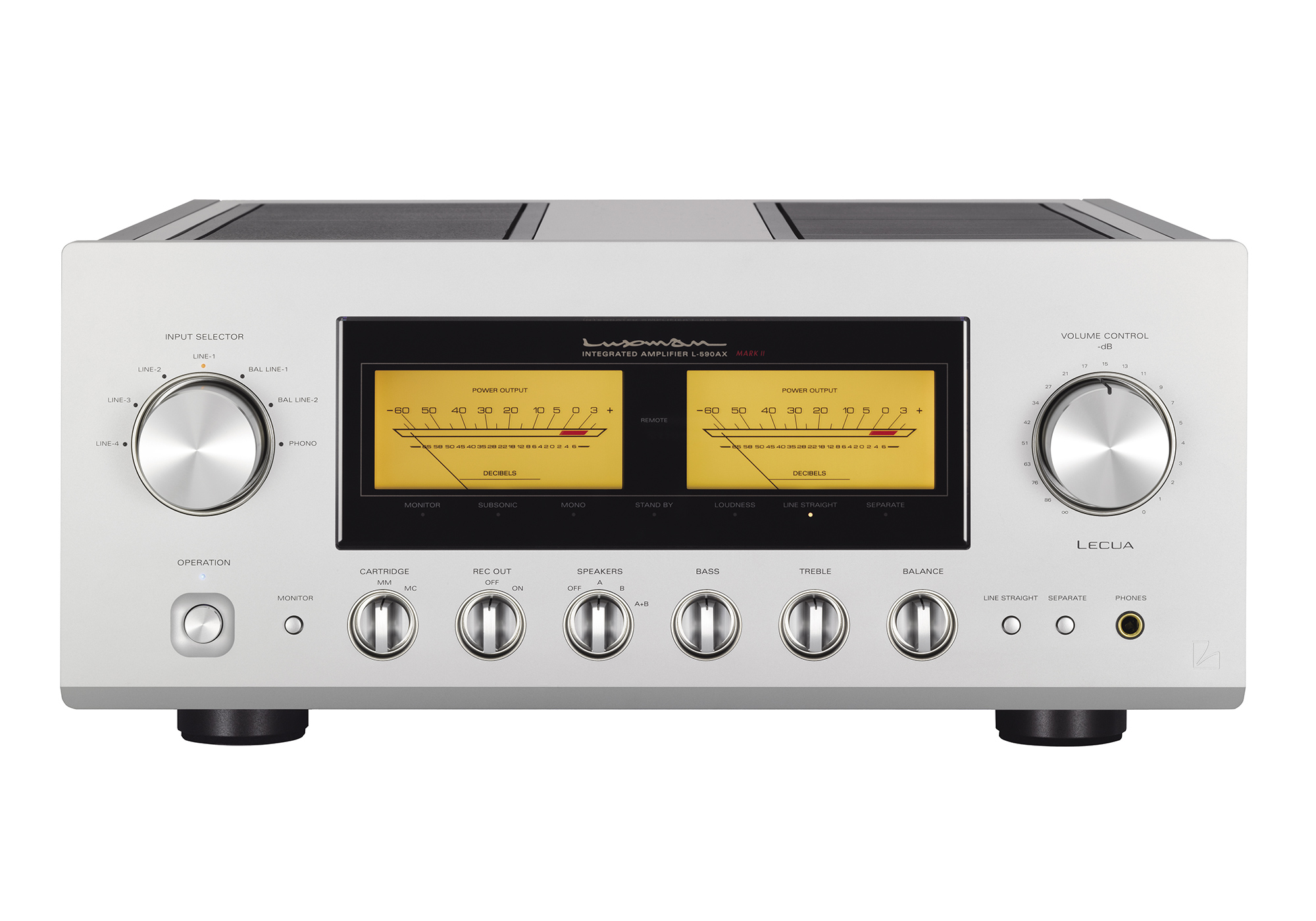

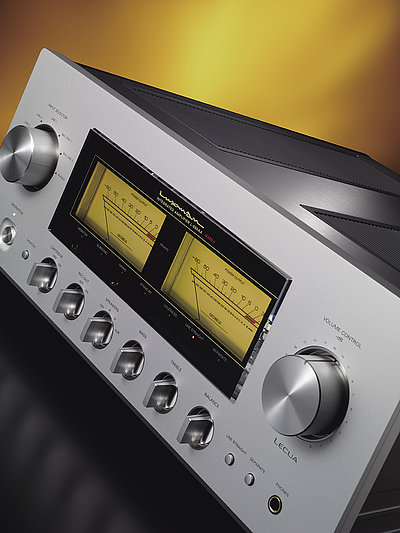

Der L-590AXII verfügt über ein neu gestaltetes, gut sichtbares Display und LED-beleuchtete analoge Zeigerinstrumente mit einer reaktionsschnellen Messeinheit. Das raffinierte Hairline-Finish auf der Oberseite des weißen Hauptgeräts strahlt Eleganz und Qualität aus.
- Reichhaltige Funktionen
Der L-590AXII verfügt über eine elektronisch gesteuerte Bass-/Höhen-Klangregelung mit LR-Balance-Anpassung, die die LECUA-Lautstärke-Verschiebungsfunktion nutzt. Außerdem ist der L-590AXII mit einer Loudness-Funktion ausgestattet, die mit der Lautstärke- und Pre/Power-Trennfunktion gekoppelt ist. Außerdem verfügt das Gerät über einen Phono-Verstärker, der mit MM/MC-Tonabnehmern kompatibel ist. Damit zeichnet sich der L-590AXII durch eine, für einen Vollverstärker spezifische, hohe Funktionalität aus.
- Schleifenlose Chassisstruktur

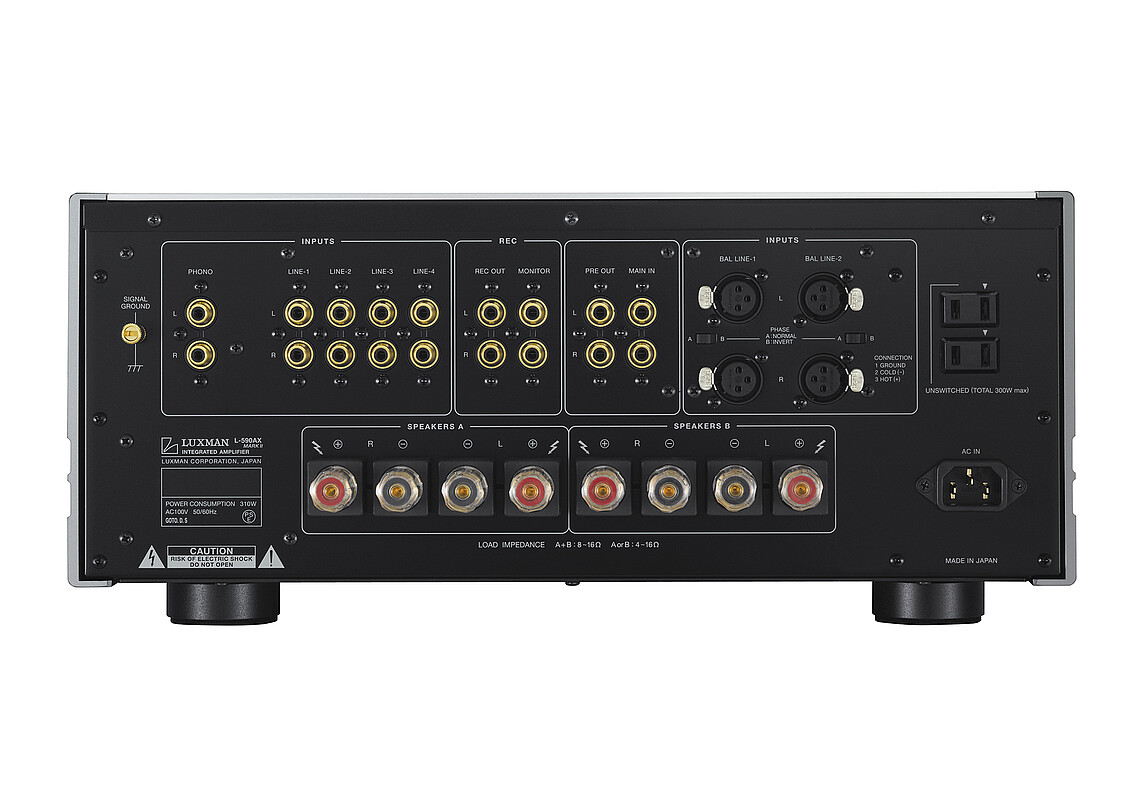

Die solide Struktur des schleifenlosen Chassis verhindert eine Erhöhung der Bodenimpedanz. Die Lautsprecheranschlüsse (A und B) sind inline positioniert und mit Y-Kabelschuhen kompatibel, um einen einfachen Anschluss mit besonders dicken Lautsprecherkabeln zu ermöglichen. Ein Kopfhöreranschluss ist ebenfalls vorhanden.
- Gusseiserne Gradations-Isolatorfüße
Die gusseisernen Gradations-Isolatorfüße, die den L-590AXII tragen, verhindern unnötige externe Vibrationen und halten das Gewicht des Geräts sicher. Die hochwertige Fernbedienung ist mit Aluminium ummantelt und dient zur Steuerung der unten aufgeführten kompatiblen CD/SACD-Player.
*Anwendbare CD-Player: D-08u, D-06u, D-05u, D-08, D-06 und D-05 (Stand Nov 2015)
TECHNISCHE DATEN
Nennleistung | 30W + 30W (8Ω), 60W + 60W (4Ω) |
Eingangsempfindlichkeit/Eingangsimpedanz | PHONO (MM): 2,5mV/47kΩ |
PHONO (MC): 0,3mV/100Ω | |
LINE: 180mV/47kΩ | |
BAL.LINE: 180mV/55kΩ | |
MAIN-IN: 550mV/47kΩ | |
Ausgangsspannung | RECOUT: 180mV |
PRE OUT: 1V | |
Frequenzgang | PHONO: 20Hz bis 20kHz (±0,5dB) |
LINE: 20Hz bis 100kHz (+0, ±3,0dB) | |
Gesamte harmonische Verzerrung | 0,005% oder weniger (8Ω, 1kHz) |
0,02% oder weniger (8Ω, 20Hz bis 20kHz) | |
S/N-Verhältnis (IHF-A) | PHONO (MM): 91dB oder mehr |
PHONO (MC): 75dB oder mehr | |
LINE: 107dB oder mehr |
Lautstärkeregelung | LECUA1000 |
Verstärkerschaltung | ODNF 4.0 |
Ausgangskonfiguration | Bipolar 3-Parallel Push-Pull |
Dämpfungsfaktor | 320 |
Max. Betrag der Klangregelung | BASS: ±8dB bei 100Hz |
TREBLE: ±8dB bei 10kHz | |
Spannungsversorgung | 230V~(50Hz) / 115V~(60Hz) |
Leistungsaufnahme | 330W |
260W (ohne Signal) | |
0,5W (im Standby) | |
Außenabmessungen | 440(B) x 193(H) x 463(T) mm |
Vorderseitiger Knopf von 20 mm und rückseitiger Anschluss von 37 mm in der Tiefe enthalten | |
Nettogewicht | 28,4kg (Hauptgerät) |
Zubehör | Fernbedienung (RA-17A) |
Netzkabel | |
Lautsprecherklemme | Unterstützte Y-Kabelschuhklemme |
